Technologia formowania wtryskowego jest szeroko stosowanym i ważnym procesem produkcyjnym części z tworzyw sztucznych, szczególnie odpowiednim do scenariuszy produkcji na dużą skalę. Technologia ta może wytwarzać złożone kształty elementów z tworzyw sztucznych z wysoką precyzją i wydajnością, spełniając różne potrzeby przemysłowe. W tym artykule przeanalizujemy zasady formowania wtryskowego, powszechnie stosowane materiały, zalety techniczne, jego zastosowania w różnych branżach, a na koniec omówimy, jak projektować i optymalizować formy wtryskowe w celu dalszego zwiększenia wydajności produkcji i jakości produktu.
Formowanie wtryskowe to proces polegający na topieniu granulek plastiku poprzez ogrzewanie, a następnie wtryskiwaniu ich pod wysokim ciśnieniem do zamkniętej wnęki formy, gdzie stygną i krzepną w kształcie. Proces rozpoczyna się od załadowania surowców (takich jak granulki plastiku) do leja wtryskarki. Poprzez ogrzewanie i obrót ślimaka surowiec topi się w wysokich temperaturach, stając się wysoce płynnym stanem stopionym. Następnie stopiony plastik jest wtłaczany do wstępnie zaprojektowanych wnęk formy, a gdy forma stygnie, części z tworzywa sztucznego stopniowo nabierają kształtu i są usuwane.
1. Ogrzewanie i plastyfikowanie: Granulki plastiku są podgrzewane i poddawane obróbce mechanicznej w celu uzyskania wysoce płynnego, stopionego stanu.
2. Wtrysk i wypełnianie: Stopione tworzywo sztuczne jest wtryskiwane do formy za pomocą układu ślimakowego, wypełniając całą wnękę formy pod wysokim ciśnieniem.
3. Chłodzenie i krzepnięcie: Po napełnieniu formy temperatura wewnątrz formy spada, co powoduje krzepnięcie stopionego tworzywa sztucznego i jego wyjęcie.
4. Wypychanie i wykańczanie: Uformowane części są wyjmowane z formy za pomocą metod mechanicznych lub ręcznych, w wyniku czego powstaje ostateczny komponent.
Proces ten pozwala na produkcję części o dokładnym kształcie i spójnych wymiarach, odpowiednich do różnych złożonych wymagań projektowych, przy zachowaniu wysokiej wydajności produkcji.
Do formowania wtryskowego stosuje się szeroką gamę tworzyw sztucznych, w tym:
- Tworzywa termoplastyczne: takie jak polietylen (PE), polipropylen (PP) i polichlorek winylu (PVC), które mogą się topić po podgrzaniu i twardnieć po schłodzeniu, dzięki czemu nadają się do wielu cykli przetwarzania.
- Tworzywa sztuczne termoutwardzalne: takie jak nienasycone żywice poliestrowe i epoksydowe, które tworzą silne wiązania chemiczne po podgrzaniu i nie miękną po schłodzeniu, wykazując wysoką odporność cieplną.
- Tworzywa sztuczne konstrukcyjne: takie jak nylon (PA) i poliwęglan (PC), stosowane zazwyczaj w zastosowaniach wymagających dużej wytrzymałości mechanicznej i odporności na ciepło.
Wybór odpowiedniego materiału z tworzywa sztucznego zależy przede wszystkim od środowiska pracy produktu i wymagań dotyczących wydajności. Rozważania dotyczące wyboru materiału obejmują właściwości fizyczne (takie jak wytrzymałość, twardość, wytrzymałość, odporność na ciepło i odporność na korozję), a także cechy przetwarzania (takie jak temperatura topnienia, płynność i szybkość skurczu).
Formowanie wtryskowe oferuje bardzo wysoką precyzję, umożliwiając produkcję części z tworzyw sztucznych o ścisłych tolerancjach wymiarowych. Dzięki temu jest ono szczególnie odpowiednie dla komponentów z tworzyw sztucznych, które wymagają wysokiej precyzji i złożonych geometrii. W większości przypadków formowanie wtryskowe pozwala uniknąć kolejnych etapów przetwarzania podczas produkcji, oszczędzając czas i koszty.
Formowanie wtryskowe jest idealne do produkcji masowej, szczególnie w przypadku części z tworzyw sztucznych, na które jest duże zapotrzebowanie i które mają jednolite specyfikacje. Dzięki optymalizacji konstrukcji formy, formowanie wtryskowe może osiągnąć ciągłą produkcję przez 24 godziny, zmniejszając koszt produkcji na jednostkę. Podczas produkcji masowej formowanie wtryskowe skutecznie poprawia wydajność produkcji i zmniejsza wskaźniki odpadów.
Dzięki nowoczesnym zautomatyzowanym liniom produkcyjnym formowanie wtryskowe może osiągnąć wysoce zautomatyzowane operacje, znacznie zwiększając wydajność produkcji. Zautomatyzowany proces nie tylko zmniejsza ręczną interwencję, ale także zwiększa stabilność i spójność produkcji.
Formowanie wtryskowe jest szeroko stosowane w przemyśle AGD, szczególnie w produkcji obudów, przycisków i komponentów do telewizorów, lodówek i klimatyzatorów. Dzięki technologii formowania wtryskowego AGD może osiągnąć bardziej złożone projekty estetyczne, precyzyjne wymagania konstrukcyjne i wysoką wydajność produkcji, spełniając zapotrzebowanie rynku na tanie, trwałe i wysokiej jakości urządzenia.
W medycynie formowanie wtryskowe jest stosowane do produkcji różnych precyzyjnych instrumentów medycznych i elementów urządzeń. Na przykład formowanie wtryskowe może być stosowane do produkcji narzędzi chirurgicznych, obudów urządzeń medycznych i strzykawek, które wymagają wysokiej precyzji, a także muszą charakteryzować się trwałością i biokompatybilnością. Stosowanie tworzyw sztucznych i materiałów biokompatybilnych zapewnia, że produkty medyczne spełniają surowe normy higieny i bezpieczeństwa.

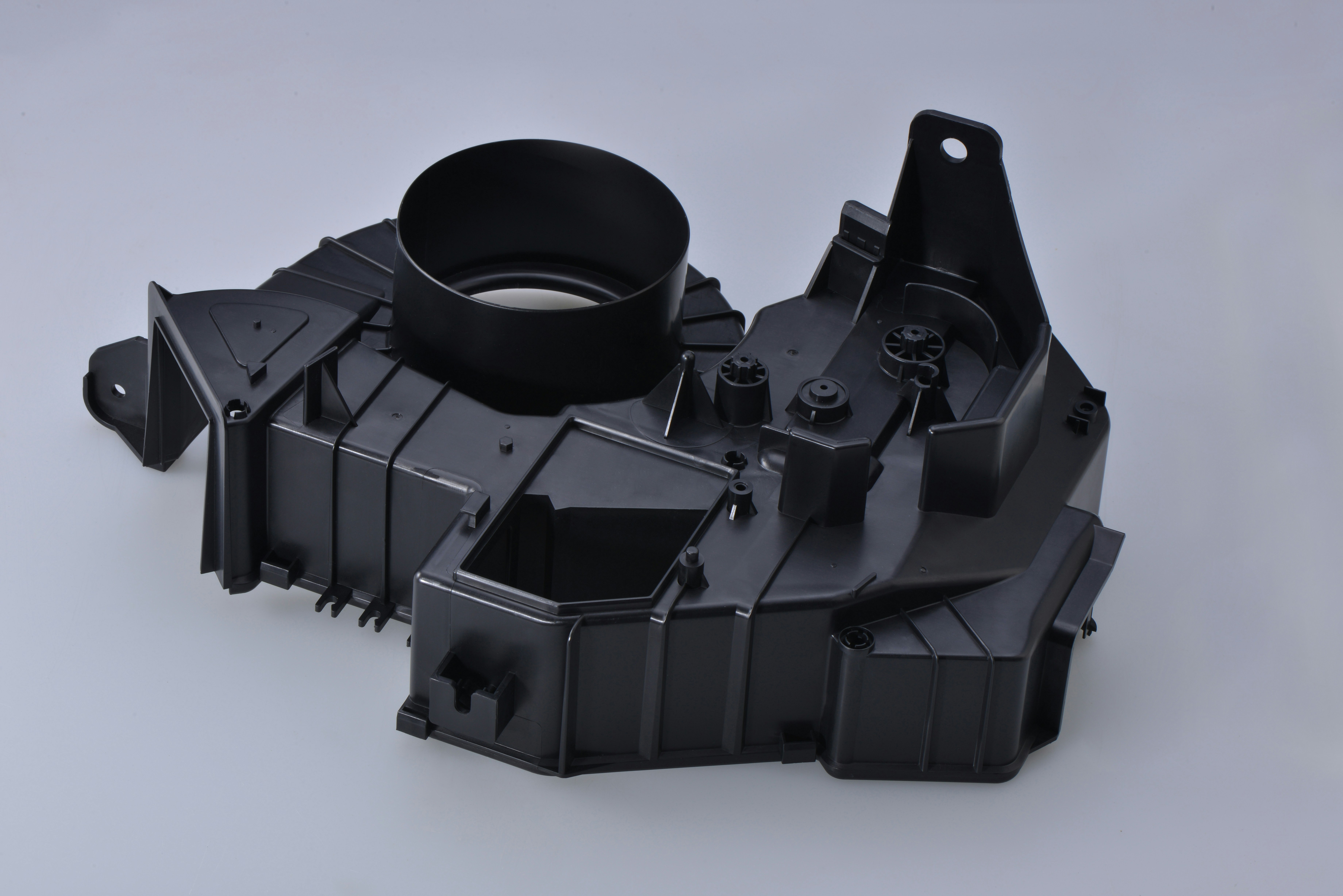

Formowanie wtryskowe jest szeroko stosowane w przemyśle motoryzacyjnym, szczególnie do produkcji części wewnętrznych, pokryć zewnętrznych i elementów funkcjonalnych (takich jak światła i zderzaki). Ze względu na wysokie wymagania dotyczące wagi, wytrzymałości i jakości powierzchni części samochodowych, technologia formowania wtryskowego może spełniać złożone wymagania konstrukcyjne dzięki precyzyjnemu projektowaniu, jednocześnie osiągając wysoką wydajność produkcji.
Projektowanie wydajnych form wtryskowych jest kluczowe dla zapewnienia wydajności produkcji i jakości produktu. Proces projektowania powinien uwzględniać następujące elementy:
- Dobór materiałów na formy: Materiały na formy powinny charakteryzować się dobrą odpornością na zużycie i stabilnością termiczną; powszechnie stosowane materiały to staliwo i stal hartowana.
- Konstrukcja komory: Dobrze zaprojektowana komora zapewnia równomierny przepływ materiału plastycznego, redukując powstawanie pęcherzyków powietrza i wad.
- Projekt układu chłodzenia: Dobrze zaprojektowany układ chłodzenia może przyspieszyć tempo chłodzenia formy, skracając cykle produkcyjne i zwiększając wydajność.
- Projekt systemu wentylacyjnego: Dobry system wentylacyjny może zapobiegać gromadzeniu się gazów i pary podczas procesu wtrysku, zapobiegając tym samym powstawaniu wad formowania.
Celem optymalizacji projektu formy wtryskowej jest poprawa wydajności produkcji i obniżenie kosztów produkcji. Nowoczesne projektowanie form wtryskowych zazwyczaj wykorzystuje technologie projektowania wspomaganego komputerowo (CAD) i inżynierii wspomaganej komputerowo (CAE), wykorzystując analizę symulacyjną w celu optymalizacji projektów i zapewnienia stabilności i precyzji formy. Ponadto konserwacja i utrzymanie form są kluczowe dla zapewnienia ciągłości produkcji i jakości produktu.
Technologia formowania wtryskowego, dzięki swojej wysokiej precyzji i przydatności do produkcji na dużą skalę, stała się niezbędnym procesem w dziedzinie przetwórstwa tworzyw sztucznych. Niezależnie od tego, czy chodzi o przemysł AGD, medyczny czy motoryzacyjny, formowanie wtryskowe może sprostać ciągle zmieniającym się wymaganiom rynku. Poprzez odpowiedni dobór materiałów, projekt formy i optymalizację procesu, formowanie wtryskowe może stale napędzać innowacje i rozwój w różnych branżach. Dzięki ciągłym postępom technologicznym przyszłość formowania wtryskowego będzie jeszcze bardziej wydajna i precyzyjna, promując postęp i ulepszenia w różnych sektorach.
